煙囪安裝檢測平臺技術要求及體系特征

一、煙囪檢測平臺安裝施工本工程采用無腳手架，不停產懸掛作業，具體施工作業要求和廠方協商面議。

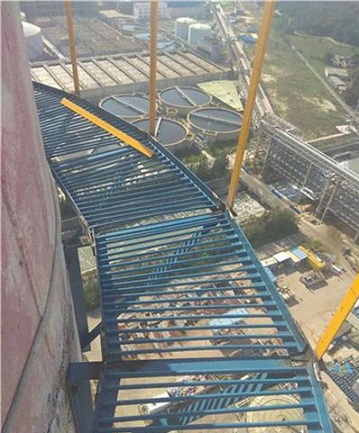

二、煙囪檢測平臺要求：根據廠方要求，結合本公司施工經驗，煙囪平臺確定在煙囪標高+18m處，在煙囪17m處加包箍二道，材料用80×8扁鐵，包箍間隔為950mm，然后根據煙囪周長確定三角支架的數量，平均等分焊接在二道包箍之上。并在三角支架上用φ16的膨脹螺絲兩根加固，具體施工要求見圖一，平臺大樣見鋼平臺平面布置圖二。

三、煙囪檢測平臺安裝施工要求

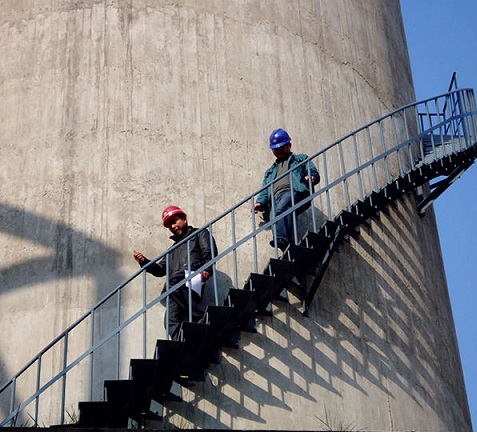

1、在標高7m處安裝螺旋轉梯到17m處，踏步長度為63cm，寬度折邊成形為25cm，具體尺寸根據煙囪周長確定。

2、在煙囪筒壁上安裝400×300×8鐵板50塊，每塊鐵板間隔高為20cm，然后將踏步板焊接在50塊鐵板之上，焊縫厚度達6mm。鐵板制作要求見圖。

3、為了確保萬無一失，在煙囪筒壁加固踏步，使每個踏步承受拉力達500kg以上。

4、踏步外焊上欄桿，高度為1.2m，每個踏步焊上φ32的鋼管一根，扶手鋼為φ40鋼管，這樣踏步和踏步形成一個整體，具體見踏步和鐵板連接見圖。

5、平臺轉梯除銹刷漆（一底兩面）

四、煙囪檢測平臺安裝施工質量措施：以質量為生命的原則，嚴格按國家有關施工規范和技術要求施工，具體施工制作安裝和廠方協商規范要求精工安裝，焊縫厚度6mm，嚴格把關達優良工程。

五、安全措施：本著“安全第1，預防為主”的方針，嚴格按照國家、甲方及本公司有關安全操作規范進行施工，組織施工、用電、動力及使用機械登高及涉及安全一律按廠方的安全制度辦理有關手續，編制安全施工守則，設置安全禁區，懸掛警示標志。非施工人員不得進入施工警區，安全員在上班前必須進行安全檢查，并全班監督徹底清除隱患，確保萬無一失。廠方提供電氧焊全套設備，施工工期約18天左右，在施工期間遇大風、陰雨停工，工期順延。

煙囪平臺安裝結構的布置應根據體系特征，荷載的分布情況及性質綜合考慮。一般地說要剛度均勻，力學模型清晰，盡可能限制大荷載和移動荷載的影響范圍，使其以最短的路線傳到基礎。柱間支撐的分布應均勻。

(1) 煙囪平臺構架的主要承重結構，宜沿構架橫向布置(一般為平面的短方向) 。

(2) 煙囪平臺構架各層在布置梁格時，應將平臺各層的設備等主要荷載直接傳到主要承重結構上。

(3) 由工藝操作等特殊情況要求構架縱向為主要承重結構時，平臺必須采取措施(如將構架橫向布置成桁架式結構；或在適當位置加設斜撐等) 。加強平臺橫向剛度，以保證煙囪平臺結構的整體穩定性。

(4) 煙囪平臺構架平面為正方形，或者接近正方形，且采用單向承重結構時，應加強非承重結構方向的側向剛度。

(5) 當煙囪平臺上有振動設備時(如設有空冷器的平臺) ，平臺的梁格布置中宜增設斜向小梁，或采用十字交叉式設備梁系，以增加平臺的平面剛度，減小煙囪平臺振動。

(6) 煙囪設備梁上翼緣與平臺鋼鋪板間應有可靠焊接。

(7) 操作煙囪平臺的人行通道寬度不小于600mm ，一般為800～1000mm。構架平臺四周的通道采用由柱上挑出懸臂梁或三角形斜撐來支撐。一般挑出長度不大于1m 時，可采用懸臂梁超出1m 時，宜采用三角形。煙囪平臺結構的走型應考慮工藝設備的特點要求，平臺構架按其結構形式可分為以下幾類:

 1、構架檢測平臺立面桿件布置成桁架式，稱為桁架式構架。

2、構架檢測平臺立面布置成剛架式，節點為剛接，稱為剛架式構架。

3、構架信號平臺他立面一部分布置成桁架，一部分布置成剛架時，稱為混合式構架。在煙囪設計中，應根據不同的工藝設備的特點，分別采用不同的結構形式: 對于煙囪高度較高，荷載較大的聚合釜支架平臺，采用桁架式構架平臺；對于普通的微波水解裝置采用剛架式構架平臺；對于高度較高荷載較輕的，有一定振動的旋風分離器支架平臺，則采用混合式構架平臺。
